软件介绍

AutodeskFabricationCADmep是一款功能强大、专业实用的建造信息建模软件，内置多种强大专业的CAD图纸设计工具，可对CAD图纸模型进行便捷浏览和设计，该软件是目前最为强大实用的新型工业设计建模软件，被广泛应用于建筑设计、电气设计、管道结构设计等领域；AutodeskFabricationCADmep这款工程建模设计软件的出现，极大减轻了设计师的工程图纸设计压力，并对模型建模设计工作效率有显著提高，能够帮助工程设计师快速完成自己的工作任务，非常的方便好用，有兴趣的朋友赶快网络安全组。

软件功能

内容样式

从数千种制造商的项目和样式模板中进行选择，包括54个新添加的英制范围

数据库导出/导入

使用单个命令进行数据库导出和导入，以及可选的隔离规范和部分

共享的内容库和数据库

所有Fabrication产品共享库和数据库，以实现更无缝的估算，详细信息，制造和安装工作流程

真实内容，价格和成本

访问真实内容，价格和成本核算数据的库，以进行更准确的成本估算和分析

导入模型以生成投标

将设计意图模型从Revit建筑设计软件*，用于MEP的RevitMEPBIM软件或AutoCADMEP软件扩展到FabricationESTmep中，以获得更准确，更具竞争力的投标

参考线追踪

使用参考线和DesignLine技术快速制定具有竞争力的标书

软件特色

1、AutodeskFabricationCADmep功能丰富齐全、专业使用

2、内置多种专业高效的新型工业设计建模工具

3、支持CAD图纸快速打开、浏览和编辑

4、能够帮助用户快速完成自己的工作任务

5、极大提高设计工程图纸设计效率

安装方法

1、完成软件下载并对软件压缩包进行解压

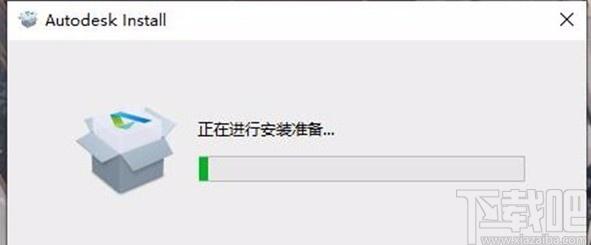

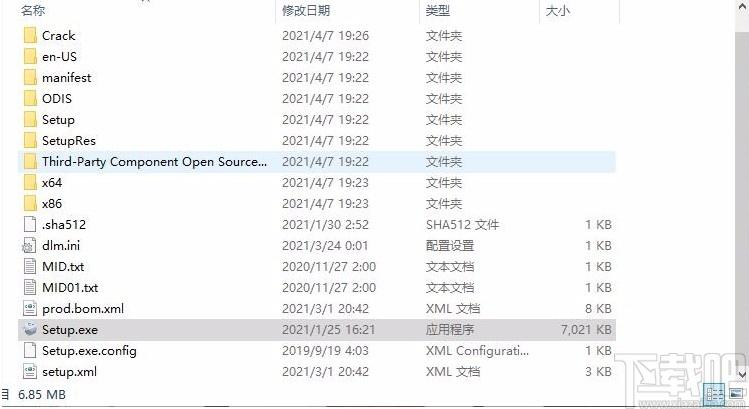

2、点击选择setup.exe文件并双击即可进行文件程序加载

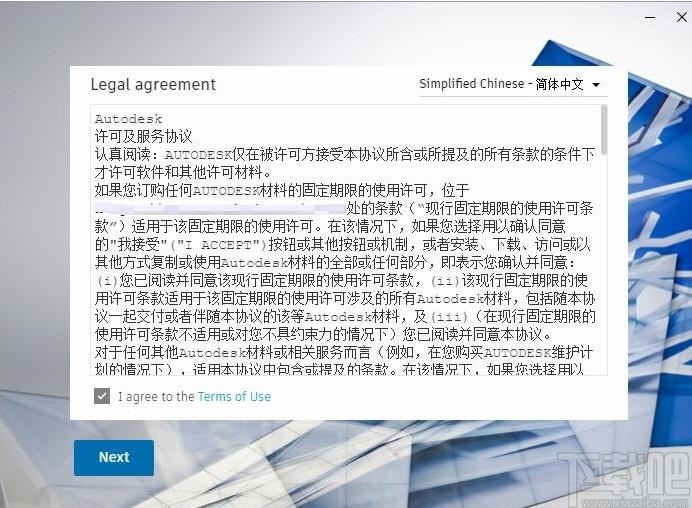

3、进入软件安装协议界面点击勾选我接受协议方可继续进行软件安装

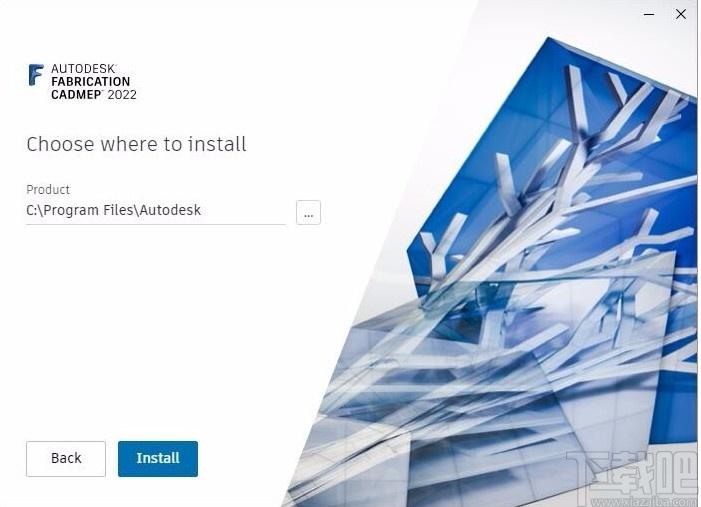

4、进入软件安装路径设置界面可以设置软件安装路径

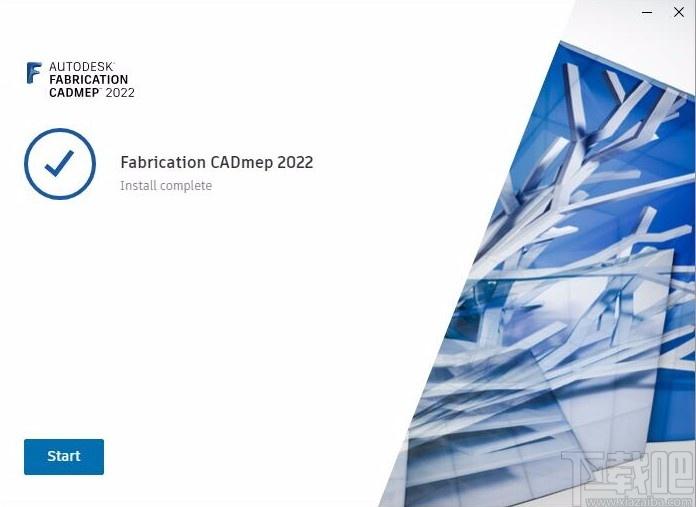

5、完成软件安装后点击start开始按钮即可关闭弹框并启动软件

官方教程

一、加载

如果安装了软件，则必须了解可以在不运行软件的情况下运行AutoCAD。如果在安装AutoCAD之后安装了软件，则安装会创建一个桌面快捷方式图标，该快捷方式图标会在每次从该快捷方式启动时自动加载文件。如果单独启动AutoCAD，则必须使用APPLOAD命令加载文件，从而启动软件。

构造在AutoCAD功能区中不显示任何用户界面组件。但是，成功加载软件时，以下用户界面组件在AutoCAD应用程序窗口中可见：

服务选板；

工具栏；

右键单击菜单。

有关更多信息，请参见简介。

要在AutoCAD中加载文件，请执行以下操作：

1.启动AutoCAD。

2.AutoCAD完全加载后，在命令行中键入APPLOAD并按Enter。显示“加载/卸载”对话框。

3.在“加载/卸载应用程序”对话框上，浏览并选择以下.arx文件：C：\ProgramFiles\Autodesk\Fabrication\CADmep\CADmep20_1x64.arx（对于64位AutoCAD）

4、单击加载。

注意：如果在AutoCAD中打开包含项目的图形，则将自动加载并启动软件。同样，TAKEOFF命令将启动。

二、AutoCAD和Navisworks的对象启动器

对象启动器是一个免费软件应用程序，它允许在AutoCAD或Navisworks等应用程序中访问对象模型和BIM数据。通过对象启动器，可以在环境之外访问在中创建的对象数据和几何图形。特别是，通过对象启动器，Navisworks用户可以在查看3D模型时直接检索属性数据。

注意：如果已经在与AutoCAD和或Navisworks相同的计算机上安装了，则无需安装对象启动器即可在AutoCAD或Navisworks中查看数据。

如果在Navisworks中打开文件而未在该计算机上安装对象启动器，则可能会显示类似于以下内容的“代理信息”对话框：

“代理信息”对话框指示在工程图中存在一些自定义对象，需要先安装对象启用器，然后才能访问该应用程序中的对象。

在AutoCAD或Navisworks上安装对象启动器

要在AutoCAD或Navisworks上安装对象启动器：

1.一旦从网站下载了对象启动器，请关闭所有打开的应用程序（例如AutoCAD或Navisworks）。

2.双击对象启用器可执行文件exe）以开始安装对象启用器。

3.按照安装对话框上的说明进行操作。

安装对象启动器后，使用AutoCAD或NavisWorks打开包含对象的图形时，AutoCAD或Navisworks将自动加载DBX程序，并且对象现在将在AutoCAD或Navisworks中可见。

手动加载对象启动器

如果先前已经加载了ARX（CADmep应用程序可执行文件），则需要手动加载对象启用器（DBX）。

要在AutoCAD上手动加载对象启用码：

1.启动AutoCAD。

2.在命令行中，键入APPLOAD，然后浏览到AutoCAD安装文件夹。

3.加载适当的.dbx模块，例如：?。MAPcadduct17.dbx（适用于AutoCAD2007-2009）

MAPcadduct17x64.dbx（适用于AutoCAD2008-200964Bit）

MAPcadduct18.dbx（适用于AutoCAD2010-2012）

MAPcadduct18x64.dbx（适用于AutoCAD2010-201264Bit）

如果您已经注册了对象启用器，并且该模型未在Navisworks中显示：

在Navisworks中，转到“工具”全局选项文件读取器DWG\DXF\SATDWGLoader。

将DWG加载程序设置为与保存图形的DWG版本相对应。

三、JOBCOLLISIONS命令

具有使您可以执行冲突检查并验证在任何软件应用程序（CADmep，ESTmep或CAMduct）中绘制的服务的有效性的功能。例如，可以快速隔离各个服务并检查是否存在诸如冲突，全部或部分重复，开放性，连续性，连通性和完整性的问题。

可以使用以下步骤确定以下类型的问题：

碰撞

完全复制

部分复制

连接不匹配

大小连接不匹配

开口端

有关这些问题类型的详细说明和示例，请参阅服务验证检查示例。

要检查模型是否存在碰撞，重复，连通性或尺寸不匹配或开口端：

1、打开所需的模型，然后将以下自定义AutoCAD块添加到模型：

MAP_Collision

MAP_ConnsMisMatch

MAP_FD重复

MAP_OpenEnd

MAP_PD重复

MAP_SizeMisMatch

这些自定义块随一起提供，通常安装在C：\Users\Public\Documents\Autodesk\Fabrication\Content\\Blocks\AnnotationBlocks\ADSKAnnotationBlocks.dwg中。您可以使用这些自定义块，也可以创建自己的块并使用它们。有关更多信息，请参阅将自定义块用于冲突检测和服务验证。

2、执行以下操作之一以创建模型的.CAJ文件：右键单击输出到查看器

在命令行中，键入CAJOUT

将显示“转换3D对象”对话框。

3、在“转换3D对象”对话框中单击“是”。

4、在“另存为”对话框中，命名文件并将其保存到所需位置。

5、打开*.CAJ文件，并为要验证的模型中的服务和结构创建适当的选择集。

6、在“工作区”窗格中，单击“过滤器”选项卡。

7、在“过滤器”下拉列表中，选择以下过滤器：项目服务名称。

8、要创建选择集，请在“过滤器”选项卡中，右键单击适当的服务名称（例如，HVAC：GeneralSupply），然后单击“选择”。

在模型中，将选择该服务中的项目。

9、在模型中突出显示所需服务中的适当项目后，单击“选择集”选项卡。

10、在“选择集”选项卡的空白区域中，右键单击并选择“新建”。

11、为所需的服务创建一个新的选择集，然后单击“确定”。

12、使用JOBCOLLISIONS命令对要调查的模型中的每个服务或实体重复此过程（创建选择集）。

13、在“工作区”窗格中的“选择集”选项卡上，右键单击“选择集”，然后单击“隔离”，然后右键单击“选择集”，然后单击以下命令之一：

检查连通性

检查重复

碰撞检查

如果模型中存在一个或多个问题，则会在模型中使用针对该情况的相应AutoCAD块来识别问题。例如，完全重复的条件将显示MAP_FDuplicate块

14、解决该问题后，单击“更新”，然后再次运行碰撞检查命令以删除碰撞指示器块。

四、将作业保存到CAJ，ESJ或MAJ文件

在CADmep中，您可以将全部或部分作业保存到.CAJ，.ESJ或.MAJ文件。

提示：除了以下信息之外，您还应该查看“导出到CAMduct和ESTmep基本培训”视频。

保存到CAJ文件（CAJOUT命令）

CAM（CAJOUT）命令将选定的项目或整个模型输出到.MAJ文件，并根据如何在“CAD设置”中设置“导出到凸轮后更改状态”选项自动更新项目状态。有关更多信息，请参见CAD设置和项目状态。

当您想要在创建结果.maj文件时自动更新项目状态时，此命令很有用。例如，项目状态可以从“设计阶段”更改为“到制造”。

要将选定的项目或整个模型输出到.maj文件，并自动更新状态：

1、在命令行中，键入CAJOUT，然后按Enter。“您要转换非MAP3D对象吗？”提示，提供了将非制造零件的3D对象转换为结果.maj文件中的制造零件的选项。

系统提示您选择对象。

2、在模型中选择所需的项目，或选择整个模型，然后按Enter。

显示“另存作业为”对话框。

3、在“另存为类型”字段中，确保选择了作业（*.MAJ）。

4、键入作业的适当文件名，然后按保存。

作业以.maj文件保存到指定位置并具有指定的文件名。在生成的.maj文件中，项目状态根据“CAD设置”中“导出到凸轮后的更改状态”选项的设置方式进行更新。

保存到ESJ或MAJ文件

您可以将选定的项目或整个模型输出到.ESJ或.MAJ文件，并且与上述（CAJOUT）命令一样，根据在“CAD设置”中设置“导出到凸轮后更改状态”选项的方式自动更新项目状态。

MAJ文件格式-.MAJ文件也称为作业文件。ESTmep和CAMduct都可以导入.MAJ文件类型。MAJ文件格式支持将来在ESTmep中更新项目数据，例如成本信息。MAJ文件具有到数据库的动态链接。有关导入.MAJ文件的信息，请参阅“打开作业”。

ESJ文件格式-.ESJ文件格式也称为存档作业文件。ESJ文件具有到数据库的静态链接。

虽然两种格式都允许更新项目数据，但是ESJ格式包含保存文件时当前数据库的快照或静态副本。对数据库的任何更改都不会反映在ESJ文件中，而是会在MAJ文件中更新。

即使ESJ文件是快照，也可以通过直接编辑其中存储的数据库来更新它。

要将选定的项目或整个模型输出到.ESJ或.MAJ文件，并自动更新状态：

1、在CADmep中，右键单击。

系统提示您选择对象。

2、在模型中选择所需的项目，或选择整个模型，然后按Enter。

显示“另存作业为”对话框。

3、在“文件名”字段中指定适当的文件名。

4、在“保存类型”字段中，选择以下选项之一：作业（*.MAJ）

存档的工作（*.ESJ）

5、单击保存。

作业以.ESJ或.MAJ文件格式保存到指定位置并具有指定的文件名。在生成的文件中，将根据如何在“CAD设置”中设置“导出到凸轮后更改状态”选项来更新项目状态。

保存Revit的MAJ文件（CreateRevitMAJ）命令

使用“为Revit保存MAJ文件”命令（CreateRevitMaj），您可以将整个模型或选定的项目保存到*.maj文件，而无需更改任何项目状态。这对于打算稍后在Revit中打开的模型很有用。

创建结果.maj文件时，当您不希望更新项目状态或根本不影响项目状态时，此命令很有用。例如，如果在将项目状态保存到.maj文件之前将其状态设置为“设计阶段”，则使用此命令时，所得的项目状态将保持不变。当打算在Revit中打开生成的.maj文件时，此功能很有用。

注意：有关将Revit设计意图模型转换为模型的更多信息，请查看工作流程基本培训视频。

要创建MAJ文件而不更改项目状态

1、在中，选择模型中所需的项目，或选择整个模型，然后按Enter。

2、执行以下操作之一：?在命令行中，键入CreateRevitMaj，然后按Enter。

右键单击“实用程序，将MAJ文件保存为Revit”。

显示“另存作业为”对话框。

3、输入作业的适当文件名，指定保存文件的位置，然后按保存。

作业以.maj文件保存到指定位置并具有指定的文件名。在此生成的.maj文件中，项目状态不会更新。

五、显示绘图工具提示

要在鼠标悬停在工程图中的制造零件（CADmep项目）上时显示工程图（草稿）工具提示，请执行以下操作。

不要通过双击图形来启动AutoCAD。使用这种启动应用程序的方法，绘图工具提示将不会显示在项目上

如果工程图中的某个项目上出现“附件箭头”，请尝试卸下“附件箭头”。

必须选择以下AutoCAD选项，才能在项目上显示绘图工具提示信息：1.在命令行中键入OPTIONS。

2、单击“制图”选项卡。

3、在“自动快照设置”部分中，确保已选中“显示自动快照”工具提示选项。

4、单击“用户首选项”选项卡。

5、在“超链接”部分中，确保已选中“显示超链接光标，工具提示和快捷菜单”选项。

6、单击“应用”，然后单击“确定”。

绘图工具提示现在应该显示在项目上。

六、PCF出口

可以输出管道组件文件（PCF）格式，该格式可用于其他产品（例如AutoCADPlant3D）中的分析。

PCF是一种行业标准的文件格式，可以自动生成等轴测线图。

设置管道末端类型

为了将模型输出为PCF格式，必须在要导出的所有连接器上设置“管道末端类型”参数。

“管道末端类型”参数可使用以下选项：?未设置（如上所述，这是PCF导出不允许的唯一设置。）

对接焊

压缩

法兰

衬里（夹紧）

衬里/螺母

减少衬里/螺母

男性部分

平原

螺丝

承插焊

要设置管道末端类型，或确定是否已设置，请转到数据库配件连接器管道末端类型。确保在“管道末端类型”属性上设置了适当的连接类型。

要输出PCF文件：

1、在中，执行下列操作之一：?在工程图区域中，右键单击“UtilitiesExportPCFFile”。

在命令行中，输入PCFEXPORT，然后按Enter。

2、在“导出为PCF”对话框中，选择保存PCF文件的位置，然后键入文件名。

3、单击保存。

设置PCF符号键（SKEY）

在中，PCF导出功能还支持PCFSKEY值的导出。当在项目上指定此信息时，它将包含在PCF导出文件中。

有关更多信息，请参见指定PCF符号键（SKEY）值和项属性。
