软件介绍

VariCAD是一款非常强大专业的CAD图纸绘制软件，使用这款软件用户可以进行专业高效的CAD图纸绘制和设计，该软件支持2D、3D图纸模型创建功能，可用于机器引擎研发的图纸绘制辅助设计，通过该软件用户可以更加方便快捷的进行各类机械结构图纸绘制设计；VariCAD这款CAD图纸绘制软件功能丰富齐全且专业实用，主要用于研发特殊的工业产品或精密机械零部件的图纸绘制，可以帮助用户的绘图工作更快速更精准，极大提高图纸绘制效率和降低图纸细节精准度，是一款非常强大的CAD图纸绘制和设计辅助软件。

软件功能

3d塑型

varcad提供了一个基本3dshapes的图书馆。可以透过轮廓旋转，挤出或放样建立实体。

更复杂的工具包括在两个轮廓之间旋转，在圆圈和矩形之间或不同轮廓之间平滑，以及建立直角曲面。

参数和几何约束

尽管你可以轻松地转换实体或它们的份额，但你可以选择性地定义几何约束。

一次定义，约束允许您在定义位置处“stick”对象。

3D组合与群组

varcad也为组件支持提供工具。如果确定了一个缔约方与缔约方大会之间的联系，则对该缔约方文件所作的任何更改均反映在缔约方大会文件中，反之亦然。

链接的固体副本也可以定义（所谓相同的固体）。

固体群体可以定义为多个物体的简单选择和可见性变化。

崩溃测试3D塑型的一个优异功能是元件干涉检查。

元件之间可能发生过度平衡体积块的varcad检查3d组件。

3D-2D导出

3d模型被转换为2D绘图，用于生成常规起草文件。

您可以通过在3d中定义视图来创建一个或多个单独的或更多的实体的2d视图。

此外，您还可以输出特定部分.3d变更后，varcad媒体更新a2d图面。

2D图面与编辑

图形功能已被优化以便在工程中轻松使用.2d图面中的一些功能包括：自动侦测物件与快照点，快照模式，辅助结构线，正交模式，矩形。

软件特色

1、VariCAD功能丰富、简单专业

2、支持2D、3D图纸创建制作

3、界面简洁直观、操作简单便捷

4、支持自动建立绘图档案

5、支持自动选择布尔运算算法

6、支持从清单显示结构中选取实体零件

7、内置多种图纸绘制工具可进行专业图纸设计制作

使用方法

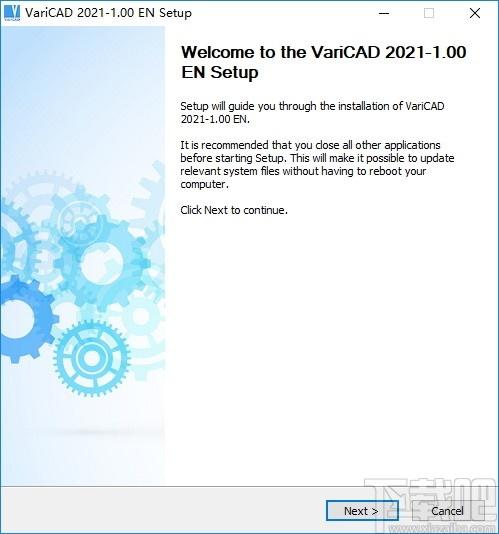

1、完成软件下载双击.exe文件即可进行软件安装

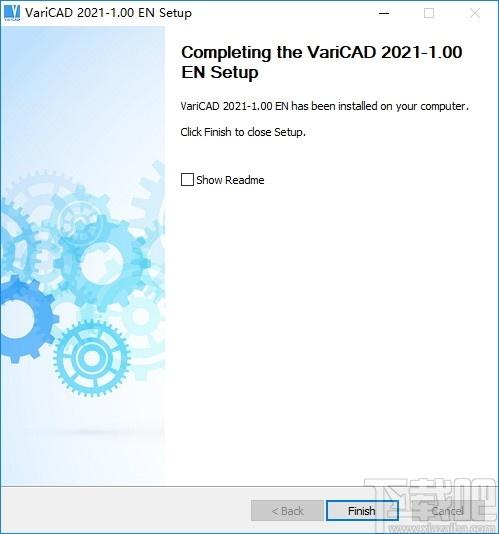

2、一直点击next按钮即可完成软件安装，最后点击finish按钮即可关闭弹框

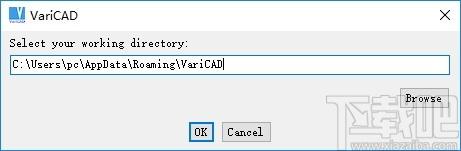

3、双击软件启动即可启动软件，首次进入软件弹出软件文件保存路径设置弹框

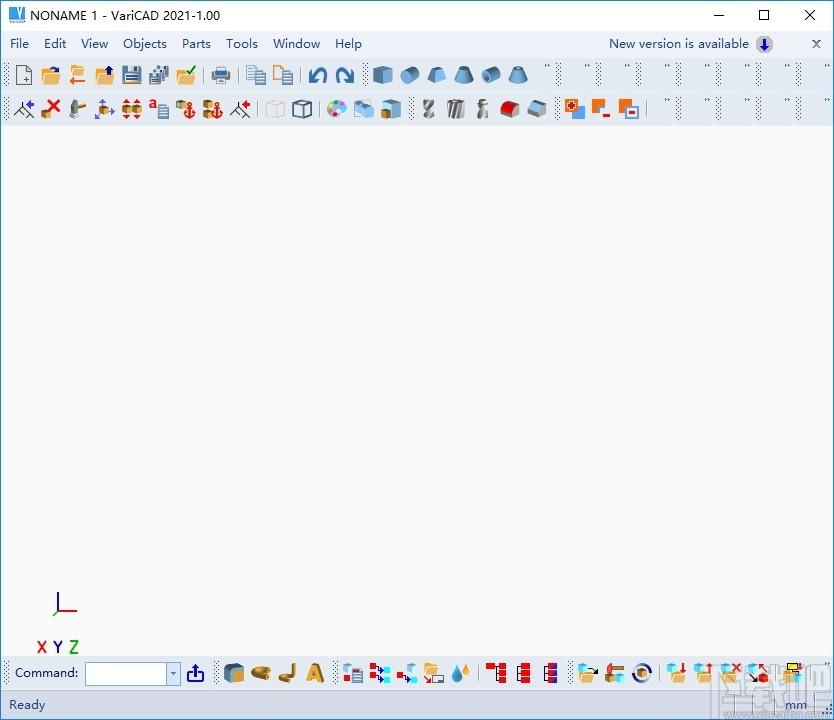

4、完成文件保存路径设置即可进入CAD文件制作界面

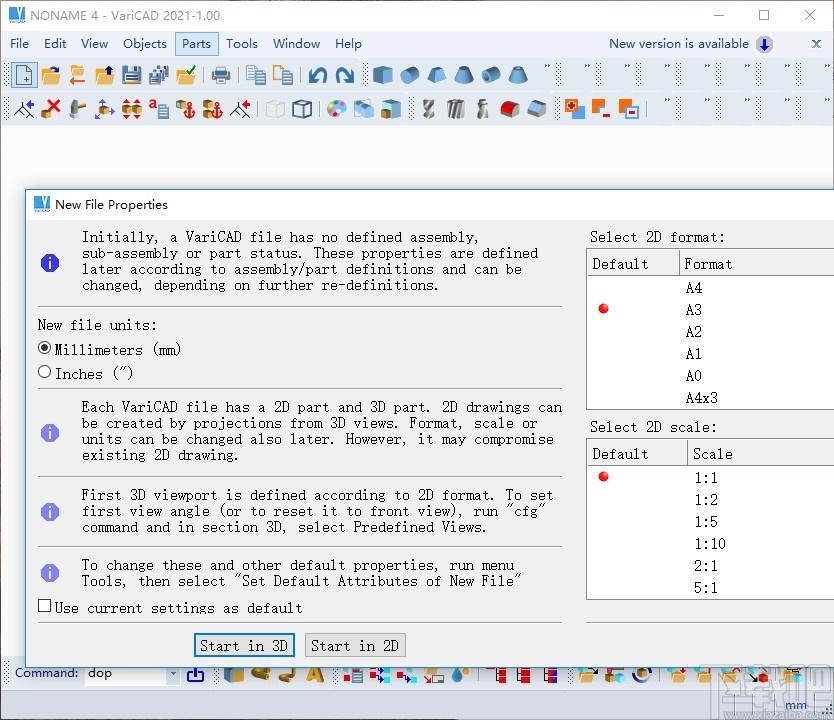

5、点击软件左上角的新建按钮可以进行3D、2D项目创建

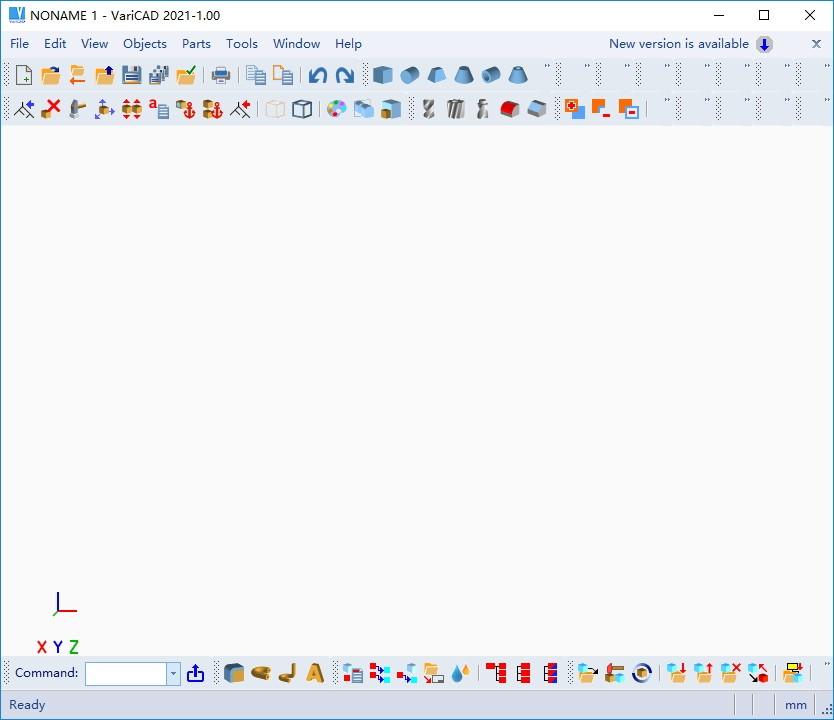

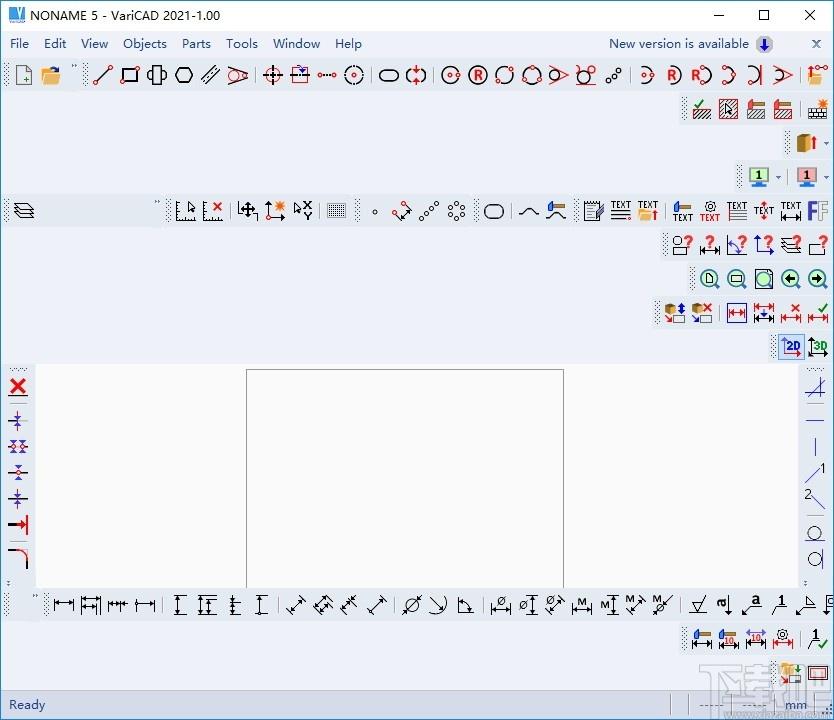

6、完成项目创建即可进入CAD图纸绘制界面

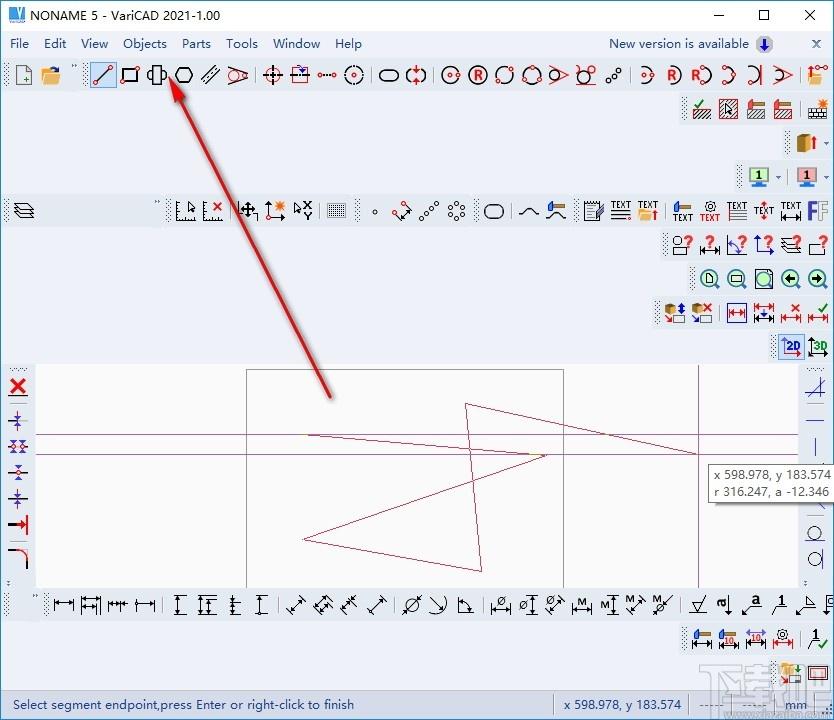

7、点击选择图纸绘制工具即可进行CAD图纸绘制设计

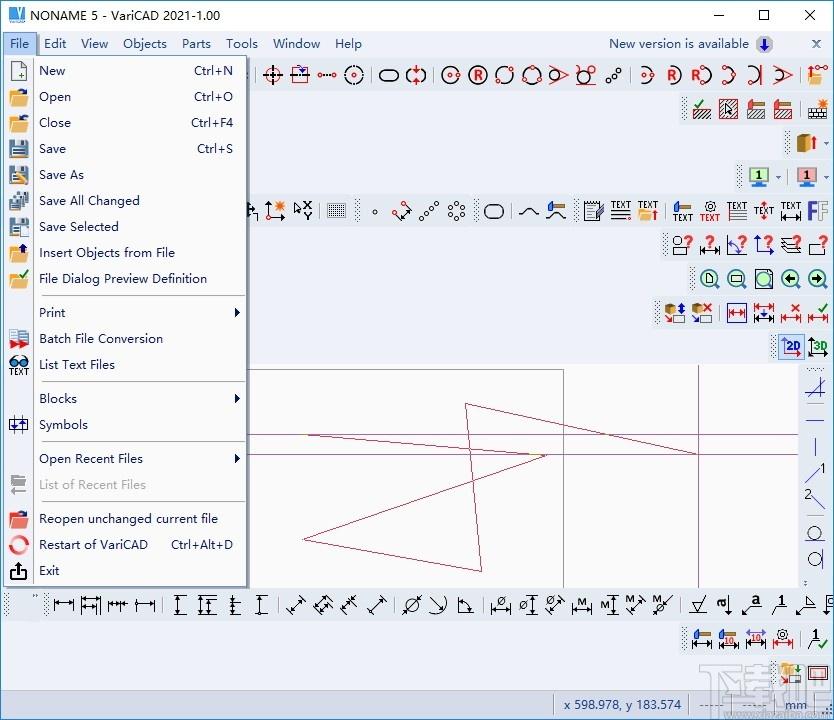

8、点击软件右上角的文件按钮弹出文件新建、保存、打印、导出等功能列表，点击即可进行使用

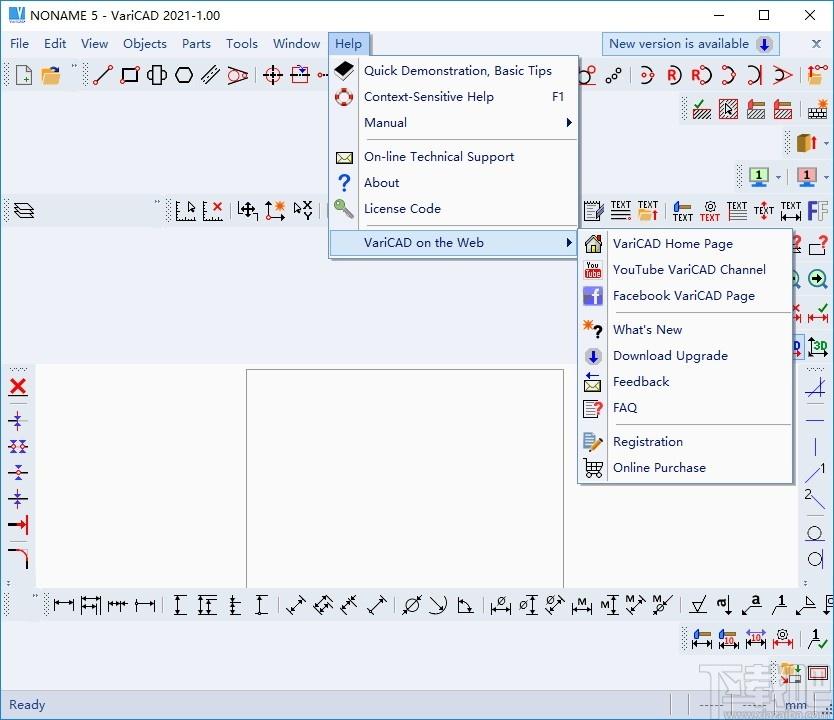

9、点击帮助按钮可以进入软件官网了解更多软件信息和使用方法
